DERA 第二代蒙山“MENG”NVMe SSD 控制器定位于企业级及数据中心等应用场景

产品介绍
功能特性
ECC和数据完整性保护
设计灵活度

产品介绍

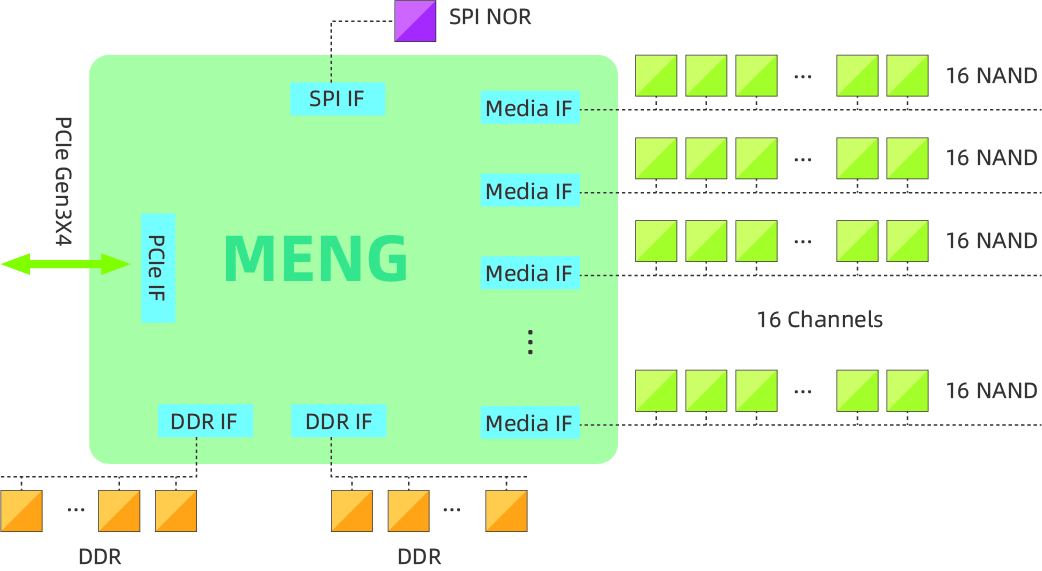

DERA 得瑞领新第二代蒙山“MENG”NVMe SSD 控制器，实现高可靠、高性能和大容量，定位于企业级及数据中心等应用场景。MENG 控制器支持 NVM Express（NVMe）标准协议，及 Open Channel 等定制化协议。芯片内集成多核 CPU，以及灵活的 NAND 管理接口，可以适配当前所有国内外主流厂商的 NAND Flash。MENG 控制器提供双路 DDR 接口，在满足高带宽读写操作的同时提供低延迟的体验。

先进的 LDPC 纠错算法保证高可靠性的同时，延长了 SSD 寿命，节约了 SSD 中 NAND Flash 使用量，进一步帮助用户降低整体采购成本（TCO）。集成在控制器内部的多个 CPU 可以给开发者带来灵活多样的选择，以满足企业、数据中心客户对关键业务的需求。

PCIe Gen3x4

16个 NAND 通道

最大 16T 容量

支持多个 NAND 厂商主流器件型号

功能特性

遵循 NVMe 1.3 标准，支持 PCle Gen3x4
支持 NVMe 可选命令及厂商定制命令，开发者可通过固件定制实现产品差异化
支持一线厂商主流 NAND 型号，支持 ONFI 和 TOGGLE 接口
支持 512GB-16TB 总原始容量
16个 NAND 通道，支持 1.8V/1.2V，533 MT/s；每通道最多16个 NAND Die
最高性能可实现顺序读 3.4 GB/s、顺序写 3.3 GB/s，4KB 随机读 830K IOPS
2KB 码长 LDPC 纠错算法
双通道 40bit DDR 控制器，带 ECC 保护；最大 DRAM 容量 16GB
支持 AES 硬件加密，支持国密 SM2/SM3/SM4
SPI NOR (带 ECC)，及多种通用接口：5路 UART、2路12C、16 GPIO、2路 SPI
内部所有 RAM 均有 ECC 保护，内部数据通道有完整端到端 CRC 保护

ECC和数据完整性保护

MENG 内置的 LDPC ECC 引擎提供了强大的错误检测和纠错能力，2KB 码长 LDPC 引擎提供硬数据解码和软数据解码方式，纠错能力大幅提升，保证高可靠性的同时，提升数据保持时间，延长 SSD 使用寿命。每个 NAND 通道均配置专用 ECC 单元，多个通道并发访问时延迟和吞吐量均不受影响。在基础的 ECC 功能之外，MENG 控制器还对内部的数据通道提供了完整的保护，包括外置 DRAM、内置 SRAM 单元的 ECC 保护，以及完整的数据传输端到端 CRC 保护。

考虑到 NAND 单元会有一定概率会出现不可纠正的错误，尤其是随着设备进入寿命后期，这种错误发生的概率将显著提高。为了在这种情况下保护用户数据，并且尽量不影响正常的数据存取性能，MENG 控制器提供了 RAID 硬件计算加速功能。在控制软件的配合下，可以实现基于多个 NAND Die 之间的自适应冗余保护。在这种保护机制下，当某个页面出现不可纠正的错误时，该页面上的有效用户数据可以通过相关联的其他 NAND Die 上的页面数据恢复回来。

设计灵活度

MENG 控制器提供了灵活的设计选项。基于 MENG 控制器，开发者可以在成本、功耗、性能等几个维度上实现均衡设计，实现产品差异化。

根据实际的目标需求和产品定义，开发者可以在 NAND 通道数及容量、DRAM 通道及容量、DRAM ECC 开关、DRAM 及/或 NAND 接口传输速率等各个选项之间灵活选择，实现优化组合。
